廠家講解鋼格板常見焊接符號

    鋼格板是將扁鋼、niujiaofanggangdengyuancailiaojingguoyidingdepailiehouhanjieerchengde。ganggebandehanjiefenweijiqiyahanheshougonghanjieliangzhong，suiranxianzaijiqiyahanyijingchengweiganggebandezhuliushengchanfangshi，danshiyouxieteshuhanjieyaoqiudeganggeban

，ganggebanyahanjishiwufawanchengde。liru：插接型鋼格板、穿插型鋼格板
、滿焊型鋼格板、花式鋼格板、異(yi)形(xing)鋼(gang)格(ge)板(ban)等(deng)等(deng)。而(er)我(wo)們(men)收(shou)到(dao)的(de)鋼(gang)格(ge)板(ban)圖(tu)紙(zhi)中(zhong)，還(hai)有(you)很(hen)多(duo)需(xu)要(yao)根(gen)據(ju)客(ke)戶(hu)的(de)焊(han)接(jie)要(yao)求(qiu)來(lai)製(zhi)作(zuo)，這(zhe)樣(yang)我(wo)們(men)就(jiu)需(xu)要(yao)對(dui)焊(han)接(jie)符(fu)號(hao)有(you)一(yi)些(xie)了(le)解(jie)。下(xia)麵(mian)我(wo)們(men)就(jiu)整(zheng)理(li)常(chang)見(jian)的(de)焊(han)接(jie)符(fu)號(hao)
，以(yi)供(gong)大(da)家(jia)了(le)解(jie)。
1
、焊縫標注方法

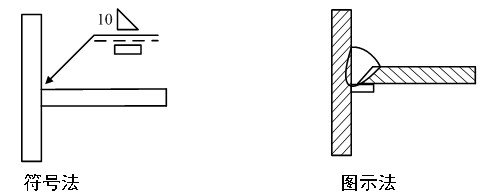

    圖樣上焊縫有兩種表示方法，即符號法和圖示法。

    焊縫標注以符號標注法為主
，在必要時允許輔以圖示法。比如用連續或斷續的粗線表示連續或斷續焊縫；在需要時繪製焊縫局部剖視圖或放大圖表示焊縫剖麵形狀；用細實線繪製焊前坡口形狀等等。

    符號標注法：通過焊縫符號和指引線表明焊縫形式的標注方法。

2、符號標注法的要素

     焊縫符號標注中有許多要素，其中焊縫基本符號和指引線構成了焊縫的基本要素，屬於必須標注的內容。

     除焊縫基本要素外

，在必要時還應加注其他輔助要素，如輔助符號
、補充符號
、焊縫尺寸符號及焊接工藝等內容。

3、焊縫符號及其標注

（1）焊縫基本符號是表示焊縫橫斷麵形狀的符號，共有13個(詳見GB/324-88)，例如：

（2）輔助符號是表示焊縫表麵形狀特征的符號。不需要確切地說明焊縫的表麵形狀時可以不加注輔助符號。輔助符號配

置在基本符號固定位置。輔助符號有3個。

（3）補充符號是為了補充說明焊縫的某些特征而采用的符號，一共有5個。

（4）特殊符號是為了滿足某些特殊情況而規定的焊縫符號

，共有4個。

4
、指引線及其標注
   指引線由箭頭線和基準線組成。

（1）箭頭線：

    箭頭可指向接頭側和非接頭側；
    箭頭線相對焊縫的位置一般沒有特殊要求；
    允許箭頭線彎折一次。

（2）基準線

    基準線含有實線基準線和虛線基準線。虛線基準線可畫在實線基準線的上方或下方;

    焊縫符號標注在實線基準線上說明焊縫在箭頭側，標注在虛線基準線上說明焊縫在非箭頭側;

    標注雙麵或對稱焊縫時可不加虛線。

5、焊縫尺寸符號及其標注

（1）焊縫標注有必要時可附帶有焊縫尺寸符號及數據。焊縫尺寸符號共有16個（詳見GB/324-88），例如：

（2）焊縫尺寸符號及數據的標注原則(如圖)：

     焊縫橫截麵上的尺寸標注在基本符號的左側；長度方向的尺寸標在右側；

     坡口角度、坡口麵角度
、根部間隙等尺寸標在基本符號的上側或下側。

     相同焊縫數量的符號標在尾部。

    在基本符號的右側無任何標注且又無其他說明時
，意味著焊縫在工件的整個長度上是連續的；

    在基本符號的左側無任何標注且又無其他說明時
，表示對接焊縫要完全焊透。

6、焊接方法代號

    焊接方法代號參照GB/5185-1985

    例：如圖表示對接接頭周圍焊縫。焊條電弧焊(111)在非箭頭側打底
，表麵齊平；埋弧焊(12)

焊成的V形焊縫在箭頭側，表麵也要求齊平。

7、焊接標注說明

（1）坡口尺寸的標注

    對一般焊縫
，隻標注基本符號，不標注坡口尺寸
，坡口尺寸由工藝決定
；對有強度、氣密性等要求的焊縫或受結構限

定的特殊坡口，應標注坡口尺寸，必要時用圖示法繪製坡口結構圖。

（2）對接焊縫有效厚度S由工藝保證
，焊後無法測量，一般不標注。

（3）焊腳尺寸K的大小一般為：3
、5、8、10
、12
、14、20

（4）斷續焊縫的標注如下圖：

    n表示焊縫段數

；

    表示焊縫長度(不計弧坑)；

    e表示焊縫間距

（5）常見的焊縫標注錯誤

   了解了鋼格板焊接符號，不單單能夠讓我們shengchanchuhegedechanpin，gengnenggoubangzhukehucaigoudaozhenzhenghegedechanpin。muyuanganggebanchangshengchanganggebanjiqizhipinshiyunianyilai
，nenggougenjukehutigongtuzhichaifenfuwu，suishihuanyingninlaichangcanguankaocha：石賽！
