管道走廊鋼格柵板安裝要求和注意事項

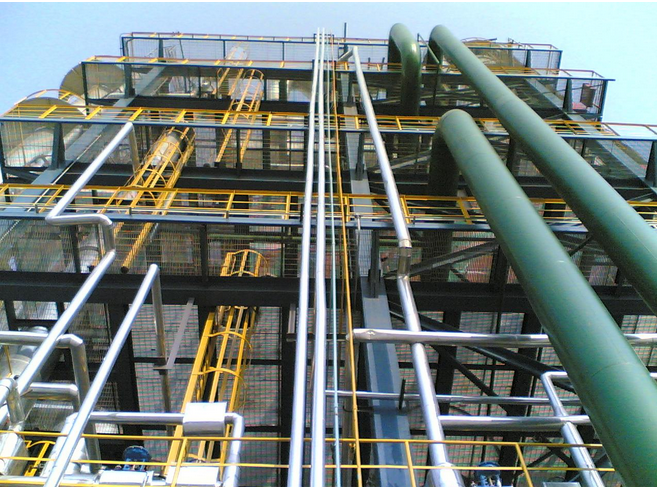

管(guan)廊(lang)，即(ji)管(guan)道(dao)的(de)走(zou)廊(lang)。化(hua)工(gong)及(ji)其(qi)相(xiang)關(guan)類(lei)工(gong)廠(chang)中(zhong)很(hen)多(duo)管(guan)道(dao)被(bei)集(ji)中(zhong)在(zai)一(yi)起(qi)，沿(yan)著(zhe)裝(zhuang)置(zhi)或(huo)廠(chang)房(fang)外(wai)布(bu)置(zhi)
，一(yi)般(ban)是(shi)在(zai)空(kong)中(zhong)，用(yong)支(zhi)架(jia)撐(cheng)起(qi)，形(xing)成(cheng)和(he)走(zou)廊(lang)類(lei)似(si)的(de)樣(yang)子(zi)。也(ye)有(you)少(shao)數(shu)管(guan)廊(lang)位(wei)於(yu)地(di)下(xia)。管(guan)廊(lang)通(tong)道(dao)要(yao)求(qiu)透(tou)風(feng)
、不集聚雨水、防爆等特殊安全要求，所以采用熱浸鋅鋼格柵板能很好地解決這些安全要求。

    管廊鋼格柵板的具體安裝方案有明確的要求，常見的管廊鋼格柵板安裝規範可以依據以下細則進行操作。

    首先
，管廊鋼格柵板的施工方案。

     1、管廊鋼格柵板安裝技術交底

依方案要求及工程特點，對當前工作的要求、施(shi)工(gong)工(gong)藝(yi)等(deng)各(ge)方(fang)麵(mian)的(de)要(yao)求(qiu)以(yi)書(shu)麵(mian)及(ji)口(kou)頭(tou)的(de)形(xing)式(shi)給(gei)班(ban)組(zu)人(ren)員(yuan)作(zuo)技(ji)術(shu)交(jiao)底(di)，並(bing)做(zuo)好(hao)記(ji)錄(lu)，要(yao)求(qiu)每(mei)個(ge)參(can)加(jia)交(jiao)底(di)的(de)作(zuo)業(ye)人(ren)員(yuan)簽(qian)字(zi)留(liu)存(cun)。鋼(gang)格(ge)柵(zha)板(ban)材(cai)料(liao)堆(dui)場(chang)：鋼格柵板進場時，按不同的管廊編號將其分類打包擺放在管廊結構的一側。

     2、施工順序：施工方案確定一技術交底一鋼格柵板驗收一支架框架驗收一鋼格柵板鋪設一鋼格柵板定位一鋼格柵板安裝一檢查、補漆一收尾
、交工。

     3、施工準備：施工人員準備：進入現場的施工人員經過培訓，持證上崗。焊工報驗合格後進行現場鋼結構的焊接
；施工機具準備：按照施工需要配備施工機具，保證施工機具滿足現場施工的需要；技術準備：施工前編製、報審完技術方案，進行完設計交底和技術交底；施工現場準備：平整安裝場地

，規劃好預製件的排放區，接通電源，布置好施工設備，保障開工需要。

    第二，進場鋼格柵板的驗收工作和鋪設。

   1、鋼格板供貨狀態，時間，順序應符合現場安裝要求。

   2、鋼格板幾何尺寸公差應符合相關規範要求。

   3、到貨鋼格板必須有清晰的正確的排版編號和件數。

   4、大量成捆的鋼格柵板在倒運時采用吊機進行，在鋪設過程中
，少量及單片鋼格柵板的倒運采用人工進行。

   5、根gen據ju現xian場chang實shi際ji情qing況kuang
，首shou先xian將jiang每mei層ceng平ping台tai上shang靠kao近jin腳jiao手shou架jia操cao作zuo平ping台tai的de鋼gang格ge柵zha板ban以yi單dan件jian形xing式shi吊diao裝zhuang到dao位wei，並bing由you平ping台tai上shang安an裝zhuang作zuo業ye人ren員yuan鋪pu設she到dao位wei

，做zuo好hao臨lin時shi固gu定ding
、臨邊圍護（踢腳板、臨時欄杆等）。然(ran)後(hou)再(zai)將(jiang)整(zheng)捆(kun)鋼(gang)格(ge)柵(zha)板(ban)吊(diao)裝(zhuang)到(dao)鋪(pu)設(she)好(hao)的(de)平(ping)台(tai)上(shang)
，作(zuo)業(ye)人(ren)員(yuan)於(yu)已(yi)鋪(pu)設(she)好(hao)的(de)平(ping)台(tai)上(shang)打(da)開(kai)整(zheng)捆(kun)鋼(gang)格(ge)柵(zha)板(ban)，依(yi)次(ci)向(xiang)周(zhou)邊(bian)延(yan)伸(shen)鋪(pu)設(she)，同(tong)時(shi)，架(jia)子(zi)工(gong)配(pei)合(he)鋼(gang)格(ge)柵(zha)板(ban)鋪(pu)設(she)人(ren)員(yuan)修(xiu)改(gai)腳(jiao)手(shou)架(jia)及(ji)生(sheng)命(ming)線(xian)，以(yi)滿(man)足(zu)鋼(gang)格(ge)柵(zha)板(ban)鋪(pu)設(she)的(de)需(xu)要(yao)。

     第三
，管廊鋼格柵板的定位和安裝。

     管廊鋼格柵板需要按照圖紙要求按照自己的次序安裝，采用安裝夾或者焊接固定的方式。具體的實施細則為：

    1

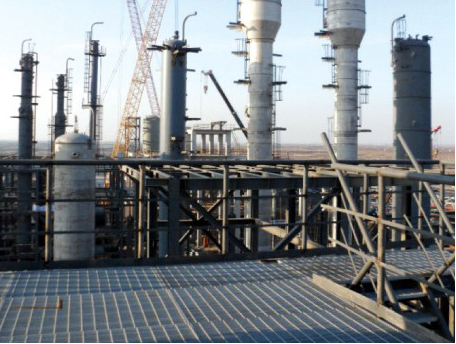

、管架上鋼格柵板主要是走道及小的爬梯操作平台
，定位相對較為簡單，主要是保證每塊鋼格柵板在支撐梁上的支撐的最小寬度即可。

    2、依鋼格柵板圖紙要求，鋼格柵板離平台梁邊緣的距離為10mm，兩鋼格柵板之間的縫隙為5mm，為了確保平台上各種管線、電纜橋架等預留孔洞位置的正確，鋼格柵板之間的間隙可根據需要適當調整，但要保證平台或走道邊緣鋼格柵板邊線平齊。

3
、在鋼格柵板鋪設的同時進行臨時固定，臨時固定的方法是采用12haotiesibangzha，xianglinliangkuaiganggezhabanjianzhishaoyaobangzhalianggedian。daizhengcengganggezhabanquanbupushewanchenghou，genjubuzhitudechicunyaoqiutiaozhenghaomeikuaiganggezhabandeweizhi，tongshiyongdianhanzuozuizhongdeguding。caiyongganggezhabananzhuangjiagudingdeyaoxuanzeheshideanzhuangjiaguigebingyiyaoqiudeniuligudinghao。

    4、焊接采用手工電弧焊，焊條均采用E4303係類，在使用前應根據說明書進行烘幹。

    5
、焊接前必須清除幹淨支承鋼梁和鋼格板表麵上的鋅層、油漆、鐵鏽
、油汙和水等。

    6

、采用分段焊

，焊縫長度不小於25mm。焊角高度不小於5mm
，焊於鋼格板承載扁鋼一側。且每塊鋼格板焊縫不得少於四處。

    7、焊工應遵守焊接工藝並注意焊接順序
，不得自由施焊及在鋼格板上任意引弧。

    8

、檢查
、補漆

    9、焊接完畢，焊工應清理焊縫表麵的熔渣及兩側的飛濺物
，檢查焊縫外觀質量，手工塗兩道環氧富鋅底漆、一道雲鐵中間漆
、兩道麵漆。

10、收尾、交安

11
、鋼格柵板安裝完成後，逐段進行仔細的檢查
，檢查鋼格柵板的焊接情況，跨度、撓度等，發現問題及時和總包及監理溝通，盡快處理。

    第四，保證管廊鋼格柵板質量的技術設施。

        成品保護

     1成捆鋼格柵板在運輸、堆放時，必須用枕木墊起
，不得讓鋼格柵板直接接觸車廂或地麵，以免造成鍍鋅層的破壞。

     2鋪設過程中，單片鋼格柵板的倒運必須抬起
，不得在梁上拖動，以免造成鋼格柵板鍍鋅層及鋼梁塗層的損傷。

    第五、技術標準

    1鋼格柵板承力扁鋼搭接在鋼梁上的長度不得小於25mm；

    2鋼格柵板永久固定時，小於1平方米的每塊鋼格柵板不得少於四個焊點，大於1平方米的鋼格柵板每平方米不得少於四個焊點；

    3相鄰兩塊鋼格柵板間隙設計為5mm
，為了確保鋼格柵板上各種孔洞位置的正確
，其間隙可適當調整，但不得大於鋼格柵板扁鋼的間距；

    4鋼格柵板鋪設完成後應保持平坦，相鄰兩格板柵板的高差應控製在4mm以內；

       第六、安全措施

         現場安全措施

      1孔洞、臨邊的標示與管理措施

      直徑或寬度小於1米的孔洞，采用50厚木板或是鋼跳板覆蓋，並用12號鐵絲綁紮牢固，做好警示標誌；直徑或寬度大於1米的孔洞，采用腳手架鋼管做硬性護欄
，並做好踢腳板，掛好警示標誌。

      2整個管廊平台都處於臨邊狀態，鋼格柵板安裝時應配合著欄杆的安裝
，防止發生墜落事故。

    第七、 防墜落措施

     1所有高空作業人員必須帶好安全帶
，並掛在安全可靠結構或是生命線上
，嚴禁將安全帶掛在鋼格柵板上；

     2所在小型手工具必須用繩索係在身上
；

     3對於焊條頭的回收，每個安裝人員配備一個專用包；

     4對成捆的鋼格柵板，擺放好後必須用繩索與結構綁紮牢固；

     5鋪設完成未能最終固定的鋼格柵板，必須與相鄰鋼格柵板鋼12號鐵絲綁紮固定，且每塊鋼格柵板不少於兩個固定點；

    生命線設置

      所有臨邊部位必須設置生命線，生命線須用9mm鍍鋅鋼絲繩，生命線立柱采用腳手架鋼管，其間距不得大於8米；

    作業域安全管理措施

在鋼格柵板安裝期間，其安裝部位正下方必須用紅白旗圍護，並配專人看管，任何人員不得入內
；鋼格柵板的施工嚴禁同一區域多層同時作業，以免上層施工落物對下層人員造成傷害。

anquanhezhiliangshijinmixiangguande，zhilianganquancainengbaozhengchanpindeshiyonganquan。anzhuangguifanhuayoushibaozhengchanpinanquanzhiliangfahuiqizuidazuoyongdetixian。zaiguanlangganggezhabandeanzhuangguochengzhongyangezhixingshangshudeanzhuangxijiejiunengwanmeiyingzaochuyigeanquandeguanlangtixi，congerweianquanshengchandaxiayigehaodejichu。
