鍍鋅技術對熱鍍鋅鋼格板質量的影響

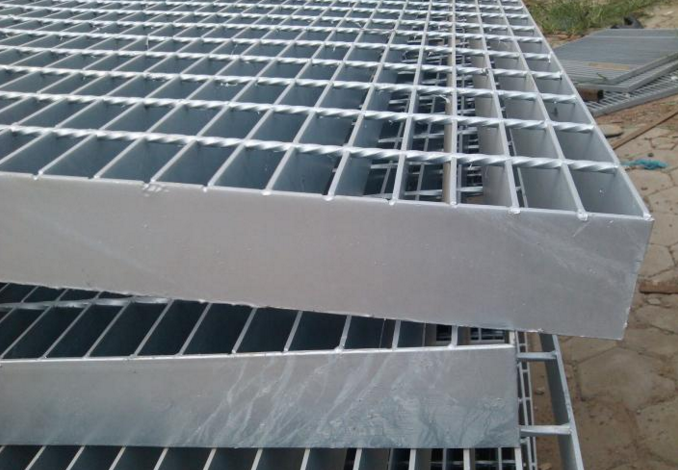

熱鍍鋅鋼格板是shi以yi其qi卓zhuo越yue的de防fang腐fu蝕shi能neng力li而er得de到dao大da家jia的de認ren可ke的de。隨sui著zhe鋼gang格ge板ban適shi用yong範fan圍wei的de不bu斷duan擴kuo大da
，我wo們men對dui鋼gang格ge板ban的de熱re鍍du鋅xin技ji術shu也ye不bu斷duan的de推tui陳chen出chu新xin

，以yi求qiu達da到dao更geng完wan美mei的de鋅xin層ceng，使shi其qi防fang腐fu蝕shi效xiao果guo達da到dao最zui佳jia。

鋼格板熱鍍鋅層形成過程是扁鐵基體與最外麵的純鋅層之間形成鐵-鋅合金的過程，鋼格板工件表麵在熱鍍鋅時形成鐵-鋅合金層，才使得鐵與純鋅層之間很好結合
，其過程可簡單地敘述為：當鋼格板工件浸入融化的鋅液時，首先在界麵上形成鋅 鐵(體心)固(gu)熔(rong)體(ti)。這(zhe)是(shi)鋼(gang)格(ge)板(ban)基(ji)體(ti)金(jin)屬(shu)鐵(tie)在(zai)固(gu)體(ti)狀(zhuang)態(tai)下(xia)溶(rong)有(you)鋅(xin)原(yuan)子(zi)所(suo)形(xing)成(cheng)一(yi)種(zhong)晶(jing)體(ti)
，兩(liang)種(zhong)金(jin)屬(shu)原(yuan)子(zi)之(zhi)間(jian)是(shi)融(rong)合(he)

，原(yuan)子(zi)之(zhi)間(jian)引(yin)力(li)比(bi)較(jiao)小(xiao)。因(yin)此(ci)
，當(dang)鋅(xin)在(zai)固(gu)熔(rong)體(ti)中(zhong)達(da)到(dao)飽(bao)和(he)後(hou)，鋅(xin)鐵(tie)兩(liang)種(zhong)元(yuan)素(su)原(yuan)子(zi)相(xiang)互(hu)擴(kuo)散(san)，擴(kuo)散(san)到(dao)(或叫滲入)鐵基體中的鋅原子在基體晶格中遷移逐漸與鐵形成合金，而擴散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉 入熱鍍鋅鍋底
，即為鋅渣。當鋼格板工件從浸鋅液中移出時表麵形成純鋅層為六方晶體。其含鐵量不大於0.003%。由此，熱鍍鋅鋼格板完成！

可是如果鋼格板板材的矽含量較高，可加入鋅鎳合金降低上鋅量！也可加入助鍍劑添加劑來使鍍鋅層變得漂亮。在鋼格板熱鍍鋅過程中，如果要使鋼格板表麵光亮、鍍層薄，這跟各道工序都有很大關係，酸洗不到位
，助鍍液配方不對
，鋅溫高低
，人工操作
，行車的起吊速度
，都有很大關係的.下麵我簡單地分析一下。

什麼原因導致鍍鋅層厚度減小？

    提高鋼格板熱鍍鋅鋅溫，但要考慮鋅鍋情況，鐵鍋不宜超過480 度，陶瓷鍋可以到530 減少浸鋅時間取出時速度要緩慢，添加鋅鋁合金可以減少鍍層厚度。

    1.放慢鋼格板工件提升速度。

    2.盡量控製鋼格板鍍鋅時間。

    3..適量添加減薄合金。

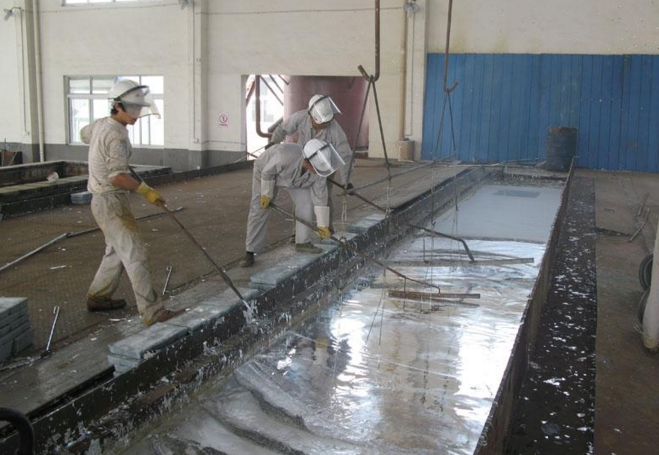

    熱鍍鋅鋼格板是一個冶金反應過程。從微觀角度看

，熱浸鍍鋅過程是兩個動態平衡:熱平衡和鋅鐵交換平衡。當把鋼格板工件浸入 450°左右的熔融鋅液時，常溫下的鋼格板工件吸收鋅液熱量,達到 200°以上時，鋅和鐵的相互作用逐漸明顯，鋅滲入鐵工件表麵.隨(sui)著(zhe)鋼(gang)格(ge)板(ban)工(gong)件(jian)溫(wen)度(du)逐(zhu)漸(jian)接(jie)近(jin)鋅(xin)液(ye)溫(wen)度(du)，工(gong)件(jian)表(biao)麵(mian)形(xing)成(cheng)含(han)有(you)不(bu)同(tong)鋅(xin)鐵(tie)比(bi)例(li)的(de)合(he)金(jin)層(ceng)，構(gou)成(cheng)鋅(xin)鍍(du)層(ceng)的(de)分(fen)層(ceng)結(jie)構(gou)。隨(sui)著(zhe)時(shi)間(jian)延(yan)長(chang)，鋼(gang)格(ge)板(ban)鍍(du)層(ceng)中(zhong)不(bu)同(tong)的(de)合(he)金(jin)層(ceng)呈(cheng)現(xian)不(bu)同(tong)的(de)成(cheng)長(chang)速(su)率(lv)。從(cong)宏(hong)觀(guan)角(jiao)度(du)看(kan),上述過程表現為鋼格板工件浸入鋅液,鋅液麵出現沸騰,當鋅鐵反應逐漸平衡,鋅液麵逐漸平靜.鋼格板工件被提出鋅液麵,工件溫度逐漸降低至 200以下時,鋅鐵反 應停止,鋼格板熱鍍鋅鍍層形成,厚度確定.

   熱鍍鋅鋼格板鍍層厚度要求
？

   影響鋅鋼格板鍍層厚度的因素主要有：鋼格板金屬成分，鋼格板的表麵粗糙度，鋼格板中的活性元素矽和磷含量及分布狀態,，鋼格板的內應力，鋼格板工件幾何尺寸等。

鋼gang格ge板ban熱re浸jin鍍du鋅xin工gong藝yi現xian行xing的de國guo際ji和he中zhong國guo熱re鍍du鋅xin標biao準zhun都dou根gen據ju板ban材cai厚hou度du劃hua分fen區qu段duan，鋅xin鍍du層ceng平ping局ju厚hou度du以yi及ji局ju部bu厚hou度du應ying達da到dao相xiang應ying厚hou度du，以yi確que定ding鋅xin鍍du層ceng的de防fang腐fu蝕shi性xing能neng。厚hou度du不bu同tong的de鋼gang格ge板ban工gong件jian
，達da成cheng熱re平ping衡heng和he鋅xin鐵tie交jiao換huan平ping衡heng 所suo需xu的de時shi間jian不bu同tong，形xing成cheng的de鍍du層ceng厚hou度du也ye不bu同tong。標biao準zhun中zhong的de鍍du層ceng平ping均jun厚hou度du是shi基ji於yu上shang述shu鍍du鋅xin機ji理li的de工gong業ye生sheng產chan經jing驗yan值zhi
，局ju部bu厚hou度du是shi考kao慮lv到dao鋅xin鍍du層ceng厚hou度du分fen布bu的de不bu均jun勻yun性xing以yi及ji對dui鍍du層ceng防fang腐fu蝕shi性xing要yao求qiu所suo需xu要yao的de經jing驗yan值zhi。

因此,ISO標準
，美國ASTM標準
，日本 JIS 標準和中國標準在鋅鍍層厚度要求上略有不同，大同小異。依據中華人民共和國熱鍍鋅標準GB/B 13912-2002中的規定。熱鍍鋅鋼格板產品的上鋅量標準為以下數據：熱鍍鋅鋼格板的厚度大於或等於6mm的，熱鍍鋅鋼格板上鋅量平均厚度應大於85微米
，局部厚度應大於70微米。熱鍍鋅鋼格板的厚度小於6mm大於3mm的，熱鍍鋅鋼格板上鋅量平均厚度應大於70微米，局部厚度應大於55微米。 熱鍍鋅鋼格板的厚度小於3mm大於1.5mm的
，熱鍍鋅鋼格板上鋅量平均厚度應大於55微米，局部應大於45微米。

熱鍍鋅鋼格板鍍層厚度的作用和影響？

    鋼格板熱鍍鋅鍍層的厚度決定了鋼格板的防腐蝕性能。用戶可以選擇高於或低於標準的鋅鍍層厚度.對於表麵光滑的 3mm 以下薄鋼格板

，工業生產中得到較厚的鍍層是困難的，另 wai，yuganggebanbancaihoudubuxiangchengdexinducenghouduhuiyingxiangducengyujicaidejieheliyijiducengwaiguanzhiliang。guohoudeducenghuizaochengducengwaiguancucao，yiboluo，ganggebandujianjingbuqibanyunheanzhuangguochengzhongdepengzhuang。ganggebanyuancailiaozhongruguocunzaijiaoduodehuoxingyuansuguihelin，gongyeshengchanzhongdedaojiaobodeducengyeshifenkunnan，zheshiyouyugangzhongdeguihanliangyingxiangxintiejiandehejincengshengchangfangshi，huishiζ 相鋅鐵合金層迅速生長並將ζ 向鍍層表麵
，致使鍍層表麵粗糙無光，形成附著力差的灰暗鍍層。

   因yin此ci

，如ru上shang述shu討tao論lun結jie果guo，鋼gang格ge板ban鍍du鋅xin層ceng的de生sheng長chang存cun在zai不bu確que定ding性xing，實shi際ji生sheng產chan中zhong要yao取qu得de某mou一yi範fan圍wei的de鍍du層ceng厚hou度du常chang常chang是shi困kun難nan的de，鋼gang格ge板ban熱re鍍du鋅xin標biao準zhun中zhong規gui定ding的de厚hou度du是shi大da量liang實shi驗yan後hou產chan生sheng的de經jing驗yan值zhi
，照zhao顧gu到dao了le各ge種zhong因yin素su和he要yao求qiu，較jiao為wei合he理li。
、

    相信隨著熱鍍鋅鋼格板工gong藝yi更geng新xin換huan代dai
，我wo們men能neng夠gou更geng好hao的de提ti供gong合he格ge的de鋼gang格ge板ban製zhi品pin。能neng夠gou使shi得de我wo們men的de鋼gang格ge板ban製zhi品pin更geng加jia的de耐nai用yong，使shi客ke戶hu利li益yi最zui大da化hua。一yi個ge行xing業ye的de發fa展zhan必bi定ding是shi品pin質zhi的de競jing爭zheng
，我wo們men相xiang信xin
，好hao的de技ji術shu能neng夠gou助zhu力li熱re鍍du鋅xin鋼gang格ge板ban行xing業ye的de發fa展zhan！

相關推薦：
鋼格板
鍍鋅鋼格板
